Isı Yalıtımlı Alüminyum Profil

Alüminyum profiller iletken malzemelerdir. Bu sebeple, alüminyum profillerin iç mekanı dış mekandan ayırdıkları uygulamalarda, ör. pencere, kapı, cephe sistemlerinde ısı yalıtımı sorunununa çözüm bulunması gerekir. İşte bu sebeple, alüminyum profiller, ısı yalıtım bariyeri denilen özel plastik çubuklar vasıtası ile termal olarak bölümlenirler.  Bu plastik çubuklar, iç ve dış ortam ile temas halinde olan 2 farklı alüminyum profilin birbirleri ile temasını keser. Isı yalıtım bariyeri ile termal olarak bölümlenmiş alüminyum profile ısı yalıtımlı alüminyum profil denir.

Aynı yalıtım camı ünitelerinde 2 yada 3 camın birbirleri ile belli bir mesafede, birbirlerine değmeyecek şekilde, cam ara boşluk çıtası dediğimiz çıtalarla kenarlardan ayrıldıkları gibi alüminyum profiller de birbirlerine değmeyecek şekilde plastik, ısı yalıtım bariyeri dediğimiz özel profiller ile birbirlerinden ayrılır.

ısı yalıtımlı alüminyum profil

ısı yalıtımlı alüminyum pencere kesidi

Yukarıdaki şekilde ısı yalıtımlı alüminyum pencere kesidi var. Bu kesit, pencerenin 4 kenarını dönen kasa ve kanat (camı taşıyan ve çevreleyen hareketli profil) olmak üzere 2 ısı yalıtımlı alüminyum profilin geometrisini gösteriyor. Yukarısı dış mekan, aşağısı iç mekan ve görüldüğü üzere dış ortam ile ısı alışverişinde bulunan alüminyum parçalar asla iç ortam ile ısı alışverişinde bulunan alüminyum parçalara temas etmiyorlar. Bunu sağlayan ise alüminyum profillere monte edilmiş olan siyah olarak gösterilen sert plastik parçalar yani ısı yalıtım bariyeri profilleridir.

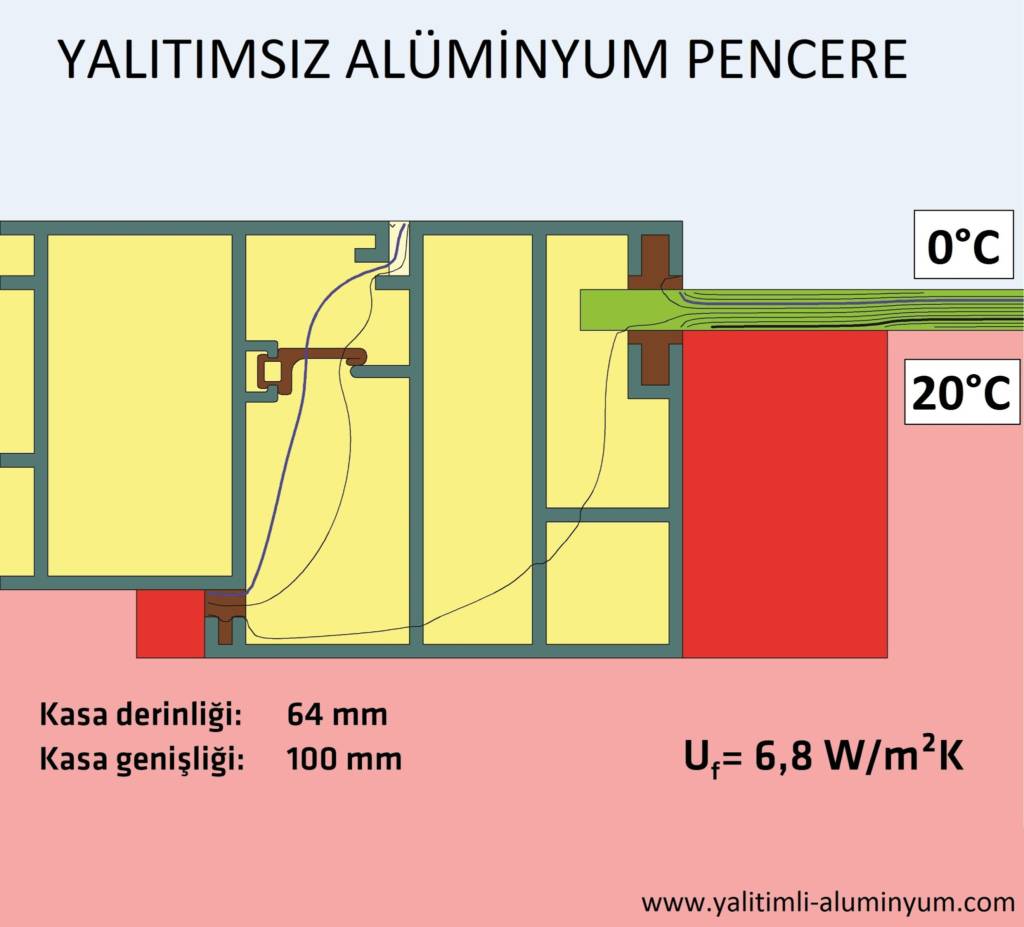

YALITIMSIZ PENCERE

yalıtımsız alüminyum pencere

Termal olarak bölümlenmemiş alüminyum pencere çerçevesinin ısı geçirgenlik katsayısı Uf = 6.8 W/m²K

YALITIMLI PENCERE

yalıtımlı alüminyum pencere

42mm yüksekliğinde ısı yalıtım profili ile termal olarak bölümlenmiş kasa ve kanat profilleri ile oluşturulmuş alüminyum pencere detayı  Uf = 1.3 W/m²K

Yani alüminyum çerçevenin enerji verimliliği bu sayede yüzde 80’den fazla bir oranda iyileştirilir.

VİDEO

Ensinger firmasının insulbar ısı yalıtım profilleri (ısı bariyerleri) gibi güçlü mekanik özellikler ile termal yalıtım özelliğini optimum düzeyde birleştirmiş bir ürün tercih edilmelidir. insulbar yalıtım profili %25 cam elyaf takviyeli poliamit 66’dan imal edilir. (PA 66 GF25) Bu malzeme 0,30 W/mK gibi düşük ısı iletkenliğine sahipken yüksek sıcaklıklarda dahi yüksek mekanik özellikler sunması ile son derece özel bir materyaldir. Şimdi “alüminyum çerçevelerde ısı yalıtımı nasıl sağlanıyor?” sorusuna yanıt bulmak için ısı yalıtım bariyeri ve sıcak kenar cam çıtası üreticisi Ensinger‘in videosunu izleyelim:

ısı yalıtım bariyeri fark yaratır

Bir materyalin ısıl iletkenliği λ: lambda (termal iletkenlik) değeri ile ifade edilir. DIN EN ISO 10077-2 normuna göre alüminyumun ısı iletkenlik katsayısı λ = 160 W/mK olarak verilir. Oysa ısı yalıtım bariyeri olarak kullanılan poliamit profillerde bu değer 0.3 W/m.K ‘dir. Plastiğin metalden daha iyi ısı yalıtımı sağladığını bilmek için çok fazla teknik ispata ihtiyacımız olmasa gerek hepimizin malumu. Ancak asıl fark detaylarda ortaya çıkıyor. Isı yalıtım bariyerinin yüksekliği ve geometrisi, pencerenin toplam ısı yalıtımını 5 kata kadar iyileştirebiliyor. Ayrıca sahi, biz neden pvc pencere yerine alüminyum pencere kullanıyorduk? Alüminyumun sağlamlığından istifade etmek, daha dar çerçevelerle daha geniş açıklıkları geçmek, daha geniş şeffaf alanlar yaratmak istiyorduk. Çok daha fazlası neden alüminyum pencere? sayfasında var, bakmanızı tavsiye ederim. Tek kötü yanı ise ısı yalıtımının iyi olmayışıydı. Onu da bu plastik profillerle çözüyoruz ancak bu plastik profilleri gevrek, kırılgan, ısıya dayanıksız plastiklerle birleştirmek başladığımız noktadan bizi alır başka bir yere götürür. Bu sebeple seçilecek ısı yalıtım bariyeri profillerinin materyal olarak alüminyum ile termal ve mekanik açıdan uyumlu olması gerekir.

%25 cam lifi ile güçlendirilmiş poliamit 66 ısı yalıtım bariyeri kullanımı

%25 cam lifi ile güçlendirilmiş poliamit 66 malzemeden imal edilen ısı yalıtım bariyerleri alüminyum ile uyumlu çalışır. Türkiye piyasasında halen PVC ısı yalıtım bariyerleri sıklıkla kullanılabilmektedir. Poliamit ısı yalıtım bariyerleri termal ve mekanik açıdan çok daha güçlü olduklarından ısı yalıtımlı alüminyum profil teşkilinde kullanılmaları son derece önem arz eder. Detaylı bilgi için: poliamit & pvc ısı yalıtım bariyeri farkları

alüminyum pencerelerin ısı yalıtım değerleri

Alüminyum pencere çerçevelerinin ısı yalıtımlarının iyileştirilmesi sayfasında farklı ısı yalıtımlı alüminyum profillerin neden farklı ısı yalıtım değerleri sundukları izah edilmektedir. Bu sayfayı incelemenizi öneririm. Alüminyum pencerelerin ısı yalıtım değerleri, pencere ısı iletim katsayısı (Uw) ile ifade edilir.

Isı yalıtım bariyeri geometrisi fark yaratır

Alüminyum pencereler ile istendiğinde pasif ev standartlarına ulaşılabilmektedir. Bunun için ısı, kullanılan ısı yalıtım bariyerlerinin özenle seçilmesi gerekir. Isı yalıtım bariyeri yüksekliğini artırmak, odacıklı, bayraklı, Low-E folyo ile kaplanmış ısı yalıtım bariyeri kullanmak gibi geliştimeler ile ısı yalıtım artırılır.

Detaylı bilgi için: Alüminyum pencere çerçevelerinde ısı yalıtımını iyileştirme

Yüksek mukavemetli yalıtım plastiği seçilmelidir

Isı yalıtım bariyeri olarak ülkemizde PVC malzeme kullanımı halen yaygındır. Alüminyum profile monte edilecek olan yalıtım plastiklerinin yüksek mukavemet göstermesi ve bunun yanında yüksek termal stabilitede olması beklenir. Bunun için en uygunu %25 cam lifi ile takviye edilmiş poliamit ısı yalıtım bariyeri kullanımıdır. Poliamit ile PVC ısı yalıtım bariyeri farkı

1977’de Alman Federal Materyal Araştırma ve Test Enstitüsü (BAM), BASF, sistem üreticisi Wicona ve mühendislik plastikleri üreticisi Ensinger firmalarının ortak çalışmalarıyla ilk ısı yalıtımlı alüminyum profiller seri olarak üretilmeye başlandı. Ensinger‘in ısı yalıtım bariyeri markası insulbar bugün halen sektörde standartları belirlemektedir.

Sonuç:

Binaların sürdürülebilirliği ve enerji verimliliği ilgili beklentiler artıyor. Bunun pencere, cephe ve kapı üreticileri üzerinde de etkisi oluyor. Daha az soğutma ve ısıtma enerjisinin “pencereden kaçmasını” sağlamak için termal olarak optimize edilmiş daha iyi ürünlere ihtiyaçları var. Pencere, kapı ve cephelerde ısı köprülerini tutarlı şekilde asgariye indirmek şart. Bu sayede ısıtma ve soğutma enerjisi tüketimi ve bununla bağlantılı CO2 salınımı büyük oranda düşürülebilecektir. Dünyada ilk kez insulbar tarafından geliştirilen termal bölümleme profilleri (ısı bariyerleri) onlarca yıllık tecrübeler ile yüksek mekanik özelliklerinin yanında ısı yalıtımı sağlayacak şekilde optimize edilmiştir. Su yoğuşması tehlikeleri ve oturanların sağlığı için riskler doğru termal bölümleme sayesinde asgariye seviyeye indirilebilmektedir. Yatırımcılara ve proje geliştiricilerine pencerelerin optimal yalıtıma sahip olmasına dikkat etmeleri tavsiye edilmektedir. Nihayetinde mekanlarda iç ortamın kalitesindeki artış ücretlendirmelerinizde de artış sağlar.
